l 采用高精密螺桿炮筒組件,配合熱流道系統立式注膠，注膠精度高, 膠料成本低。
l 齊全的注塑參數調節、監控和保護功能，確保注塑質量。
l 可設計多段注射、保壓、計量功能,滿足復雜產品的注塑需求。
l 料筒三段溫控, 噴嘴、熱流道各部件均獨立控溫、高質量溫控部件，控溫精確。

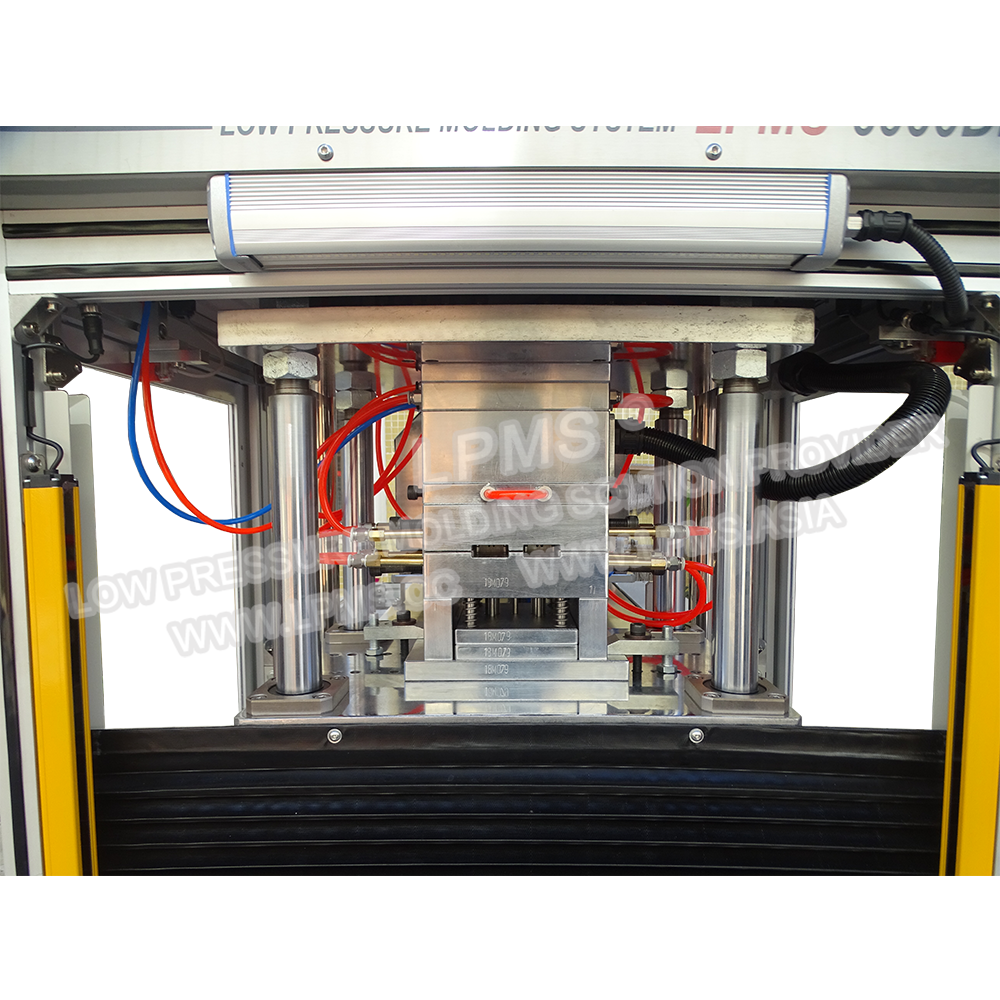

l 合模采用氣液增壓缸，適合注膠面積較大、注膠量大產品的大批量生產。
l 注塑伺服采用智能控制，注膠過程中速度、扭矩均可變化，提高注塑精度的同時，節省能耗。
l 機臺小型化設計，節省車間使用成本和模具投入成本。
l 超溫報警和自動停止加熱功能，自診功能和各種故障報警。
l 工作保護采用雙手操作按鈕、光柵。
l 產品頂出裝置，方便取出產品。
l 可選配膠料干燥機和自動加料系統，提升工作效率。
運用范圍
專門針對小型零件注塑生產而設計的機器，精準的螺桿注射系統確保微量射出的最高精度，采用伺服控制系統，24位高精度絕對值編碼器，穩定性和重復精度高，保證了精密制品的成型穩定性。
應用于: 各式微型精密注塑件和精密電子產品包封的長期或小批量生產,試驗室測試打樣等。
產品規格
設備尺寸 | 960 mm x 1730 mm x 2015 mm / 540 kg |
工作臺面離地高度 | 1000 mm |
熔膠系統與數量 | 螺桿式 |
螺桿直徑 | 16 mm |
螺桿最高轉速 | 500 Rev / min |
扭矩 | 0~21.5 N.M |
注射行程 | 70 mm |
注射體積 | 14 cm3 |
注射壓力范圍 | 0-63 MPa |
注射速度 | 500 mm / s |
注膠槍類型 | 熱流道系統 |
合模方式 | 氣液增壓缸 |
合模力/合模行程 | 5T / 150 mm |
脫模方式 | 氣缸 |
脫模力/行程 | 100 N / 10MM |
輸入電壓 | AC200-240 VAC/1 Phase/50 Hz |
最大功率 | 6 Kw |
注塑伺服功率 | 1.5 kw |
溫控分區/溫度范圍 | 10 / 室溫至250℃ |
最低工作氣壓 | 5 Bar |
控制系統 | 7 in”人機界面，PLC控制 |
自動加料系統 | 選配 |
安全保護 | 雙手操作按鈕、光柵 |
標準模具尺寸 | 250 mm x 150 mm x 308mm |
模具最大尺寸 | 300 mm x 200 mm x 308 mm |
機臺和模具外型尺寸圖
低壓注膠機機外形尺寸
低壓注塑模具外形尺寸
設備視頻
